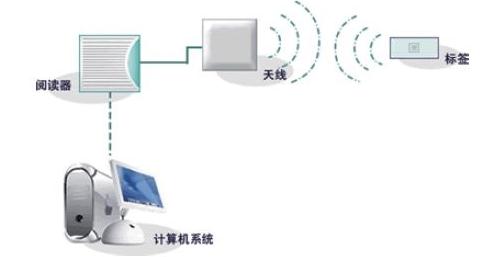

RFID射頻讀寫器裝置中，工作頻率增加到微波區域的時候，天線與標簽芯片之間的匹配問題變得更加嚴峻。天線的目標是傳輸大大的能量進出標簽芯片。這需要仔細的設計讀寫器和自由空間以及其相連的標簽芯片的匹配。本文考慮的頻帶是435MHz,2.45 GHz和5.8 GHz，在零售商品中使用。

頻帶為435MHz,2.45 GHz和5.8 GHz的RFID射頻讀寫器的選擇與配置分析

讀寫器必須滿足的條件：

足夠的小以至于能夠貼到需要的物品上；有全向或半球覆蓋的方向性;提供大大可能的信號給標簽的芯片;無論物品什么方向，讀寫器的極化都能與讀卡機的詢問信號相匹配;具有魯棒性;非常便宜。

在選擇讀寫器的時候的主要考慮是：

讀寫器的類型;讀寫器的阻抗;在應用到物品上的RF的性能;在有其他的物品圍繞貼標簽物品時的RF性能。

可能的選擇

這里有兩種使用方式：

一)貼標簽的物品被放在倉庫中，有一個便攜裝置，可能是手持式，詢問所有的物品，并且需要它們給予信息反饋信息;

二)在倉庫的門口安裝讀卡設配，詢問并記錄進出物品。還有一個主要的選擇是有源標簽還是無源標簽。

可選的讀寫器

在435 MHz,2.45 GHz和5.8 GHz頻率是用的RFID系統中，可選的RFID讀寫器有幾種。這樣的小讀寫器的增益是有限的，增益的大小取決于輻射模式的類型，全向的讀寫器具有峰值增益0到2dBi;方向性的讀寫器的增益可以達到6dBi。增益大小影響讀寫器的作用距離。下表中的前三個種類的讀寫器是線極化的，但是微帶面讀寫器可以使圓極化的，對數螺旋讀寫器僅僅是圓極化的。由于RFID標簽的方向性是不可控的，所以讀卡機必須是圓極化的。一個圓極化的標簽讀寫器可以產生3dB以強的信號。

阻抗問題

為了大大功率傳輸，讀寫器后的芯片的輸入阻抗必須和讀寫器的輸出阻抗匹配。

幾十年來，設計讀寫器與50或70歐姆的阻抗匹配，但是可能設計讀寫器具有其他的特性阻抗。例如，一個縫隙讀寫器可以設計具有幾百歐姆的阻抗。一個折疊偶極子的阻抗可以是一做個標準半波偶極子阻抗的20倍。印刷貼片讀寫器的引出點能夠提供一個很寬范圍的阻抗(通常是40到100歐姆)。

選擇讀寫器的類型，以至于它的阻抗能夠和標簽芯片的輸入阻抗匹配是十分關鍵的。另一個問題是其他的與讀寫器接近的物體可以降低天線的返回損耗。對于全向讀寫器，例如雙偶極子讀寫器，這個影響是顯著的。改變雙偶極子讀寫器和一聽番茄醬的間距做了一些實際測量，顯示了一些變化。

其他的物體也有相似的影響。此外是物體的介電常數，而不是金屬，改變了諧振頻率。一塑料瓶子水降低了大小返回損耗頻率16%。當物體與讀寫器的距離小于62.5mm的時候，返回損耗將導致一個3.0 dB的插入損耗，而讀寫器的自由空間插入損耗才0.2dB。可以設計讀寫器使它與接近物體的情況相匹配，但是讀寫器的行為對于不同的物體和不同的物體距離而不同。對于全向天線是不可行的，所以設計方向性強的天線，它們不受這個問題的影響。

輻射模式

在一個無反射的環境中測試了讀寫器的模式，包括了各種需要貼標簽的物體，在使用全向讀寫器的時候性能嚴重下降。圓柱金屬聽引起的性能下降是大嚴重的，在它與讀寫器距離50mm的時候，反回的信號下降大于20dB。讀寫器與物體的中心距離分開到100—150mm的時候，反回信號下降約10到12dB。在與讀寫器距離100mm的時候，測量了幾瓶水(塑料和玻璃)，反回信號降低大于10dB。在蠟紙盒的液體，甚至蘋果上做試驗得到了類似的結果。

局部結構的影響

在使用手持的儀器的時候，大量的其他臨近物體的使讀卡機讀寫器和標簽讀寫器的輻射模式嚴重失真。這可以對于2.45GHz的工作頻率計算，假設一個代表性的幾何形狀，和自由空間相比，顯示返回信號降低了10dB，在雙讀寫器同時使用的時候，比預料的模式下降的更多。在倉庫的使用環境下，一個物品盒子具有一個標簽會有問題，幾個標簽貼在一個盒子上以確保所有時候都有一個標簽是可以看見的。便攜系統的使用有幾個讀寫器的問題。每個盒子兩個讀寫器足夠適合門禁裝置探測，這樣局部結構的影響變得不再重要，因為門禁裝置的讀寫器天線被固定在倉庫的出入，并且直接指向貼標簽的物體。

距離

RFID讀寫器的增益和是否使用有源的標簽芯片將影響系統的使用距離。樂觀的考慮，在電磁場的輻射強度符合UK的相關標準時，2.45GHz的無源情況下，全波整流，驅動電壓不大于3伏，優化的RFID讀寫器阻抗環境(阻抗200或300歐姆)，使用距離大約是1米[3]。如果使用WHO限制[4]則更適合于全球范圍的使用，但是作用距離下降了一半。這些限制了讀卡機到標簽的電磁場功率。作用距離隨著頻率升高而下降。如果使用有源芯片作用距離可以達到5到10米。

全向讀寫器應該避免在標簽中使用，然而是可以使用方向性讀寫器，它具有更少的輻射模式和返回損耗的干擾。讀寫器類型的選擇必須使它的阻抗與自由空間和ASIC匹配。在一個倉庫中使用讀寫器好像是不可行的，除非使用有源標簽，但是在任何情況下，倉庫內的讀寫器輻射模式將嚴重失真。一個門禁系統的使用將是好的選擇，可以使用短作用距離的無源標簽。當然門禁系統比手持的儀器昂貴，但是手持儀器工作人員需要使用它到倉庫搜尋物品，人員費用同樣昂貴。在門禁系統中，每一個物品盒子，僅需要2個而不是4個或6個RFID標簽。
