新大陸EM3096嵌入式手持機掃描頭介紹

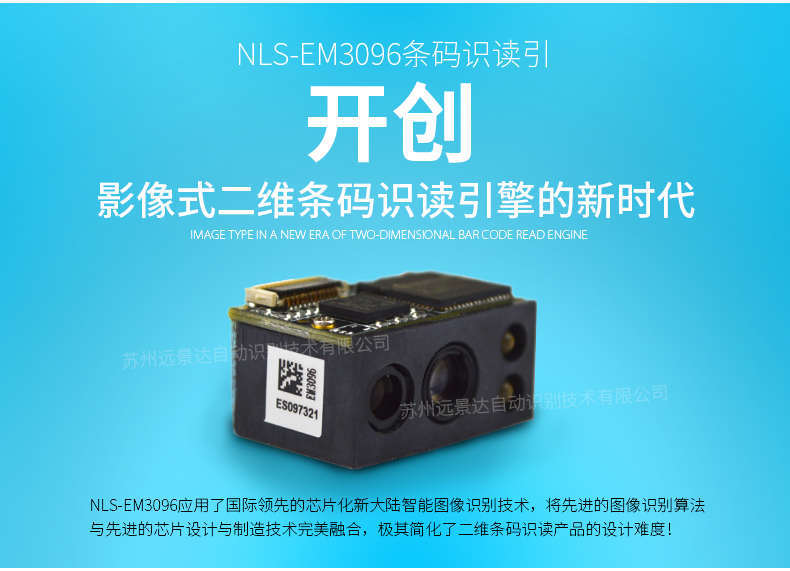

新大陸EM3096嵌入式手持機掃描頭，應用了國際領先的芯片化新大陸智能圖像識別技術，開創影像式二維碼識讀引擎的新時代。

新大陸EM3096掃描頭的二維解碼芯片，將先進的圖像識別算法與先進的芯片設計與制造技術完美融合，極其簡化了二維條碼識讀產品的設計度，為自動識別行業樹立了高性能、高可靠、低功耗的標桿

EM3096掃描頭可識讀各類主流一維條碼及標準二維條碼（PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各種版本）。還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。

桌越的解碼技術

采用核心解碼技術，可快速識讀各類品質的條碼。

接口豐富

提供USB和TTL232接口，滿足更多接口需求。

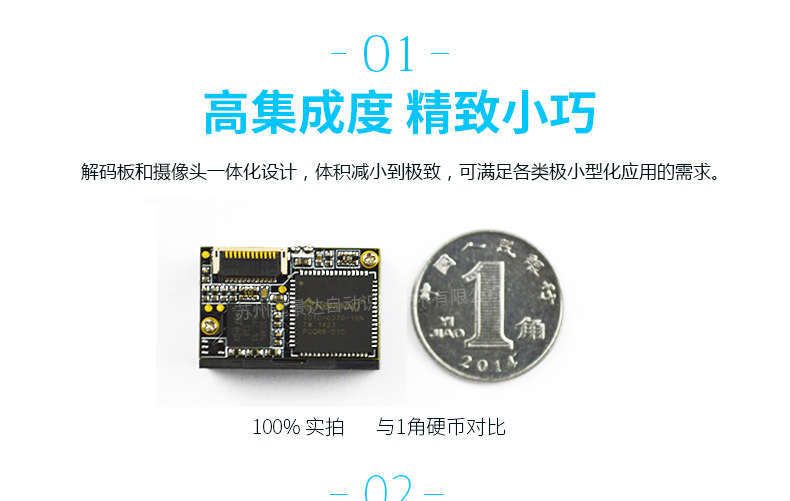

高集成度

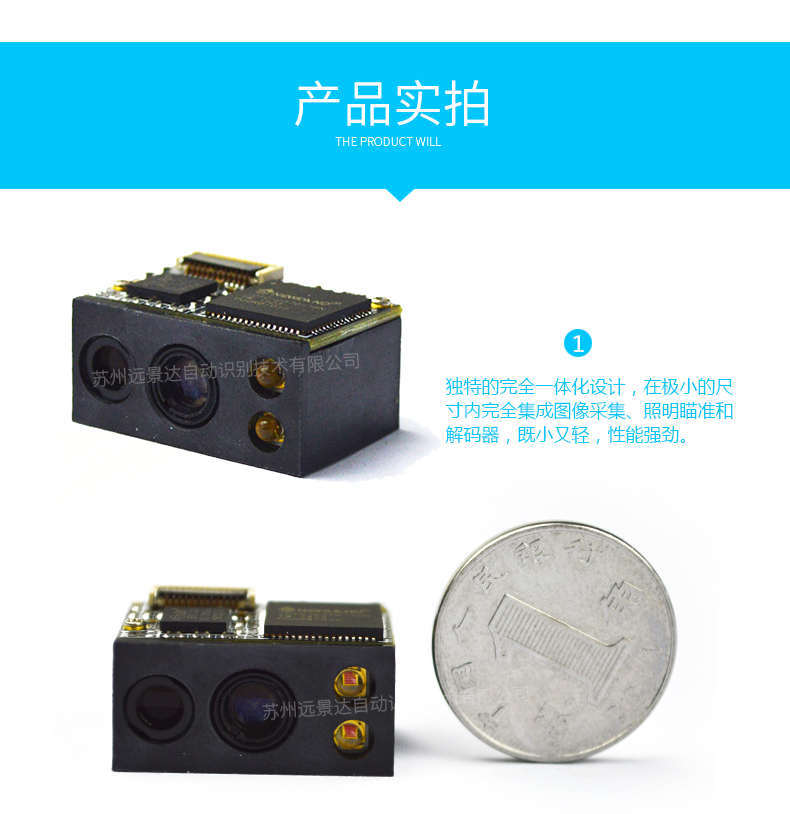

解碼板和攝像頭一體化設計，體積減小，可滿足各類極小型化應用的需求。

綠色低功耗

采用自主核心技術，大大降低運行功耗，延長設備使用壽命。

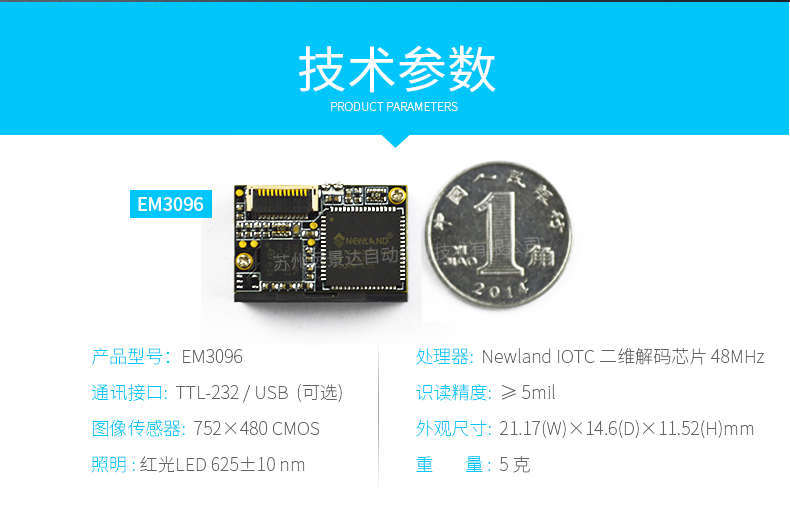

掃描性能	圖像傳感器		752×480 CMOS

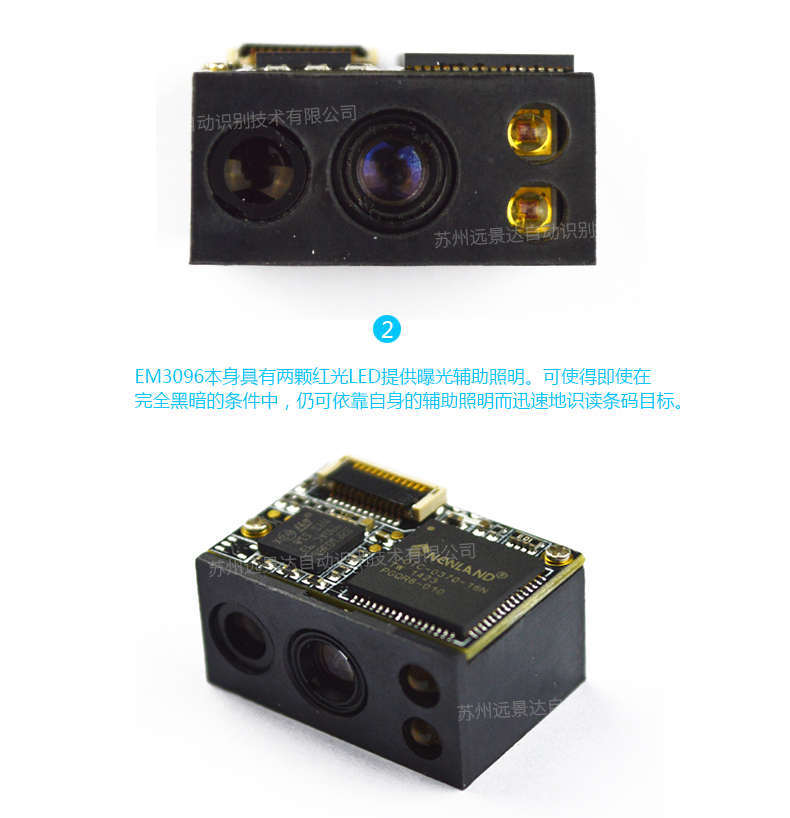

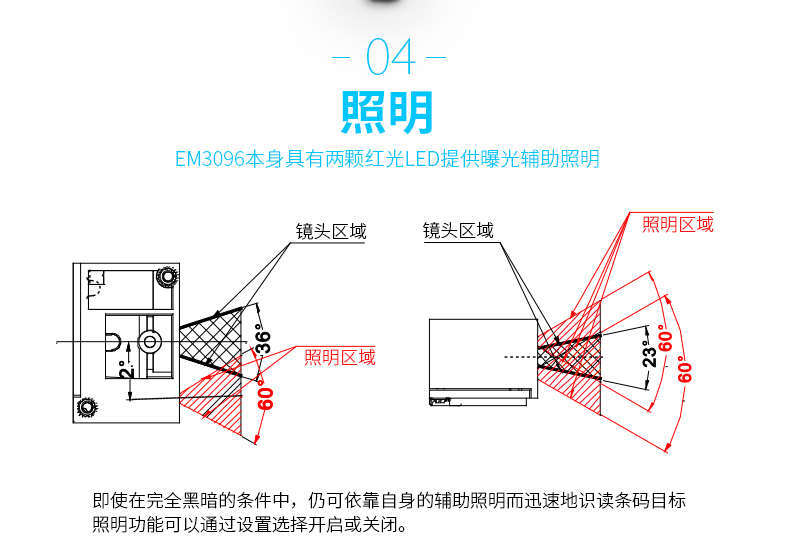

	照明		紅光LED 625nm±10nm
	對焦		紅光LED 625nm±10nm
	識讀碼制	2D	PDF417, Data Matrix (ECC200, ECC000, 050, 080, 100, 140), QR Code, Chinese Sensible Code
		1D	Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Code 11， Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, MSI-Plessey, UCC/EAN-128, Matrix 2 of 5, Standard 2 of 5, Plessey，GS1 Databar, Industrial 2 of 5等
	識讀精度*		≥4mil
	典型識讀景深*	EAN-13	60mm~290mm (13mil)
		PDF417	55mm~135mm (6.7mil)
		Code39	55mm~165mm (5mil)
		Data Matrix	55mm~130mm (10mil)
		QR Code	45mm~175mm (15mil)
	符號反差*		≥25%
	條碼靈敏度**		傾斜±50°，偏轉±50°，旋轉360°
	視場角度		水平36°，垂直23°
機械/電氣參數	通訊接口		TTL-232,USB

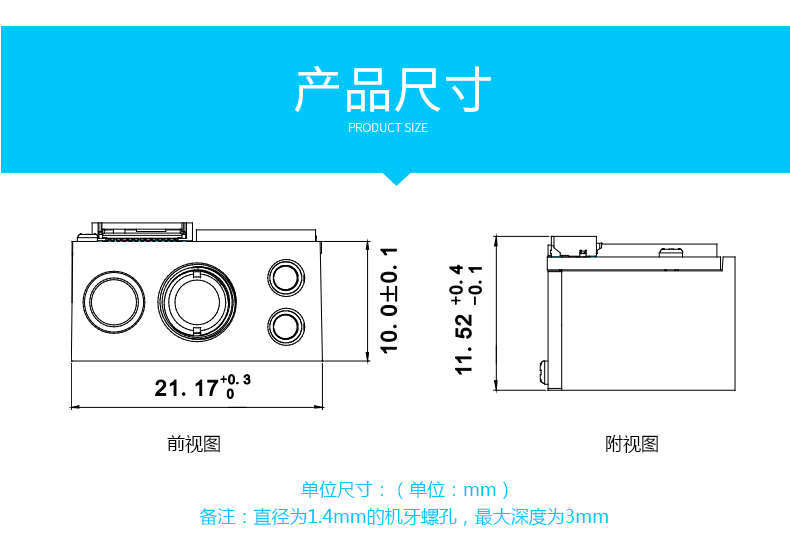

	外觀尺寸(mm)		21.8(W)×15.3(D)×11.8(H)（最大值）
	重量		4.4g
	工作電壓		3.3 VDC±5%
	額定功耗		450.2mW(典型值)
	電流@3.3 VDC	工作	136.5mA（典型值），212.5mA（最大值）
		待機	8.7mA
		休眠	<120 uA
環境參數	工作溫度		-20℃~+60℃
	儲存溫度		-40℃~+70℃
	工作濕度		5%~95%（無凝結）
	環境光照		0~100,000LUX
國際認證			FCC Part15 Class B，CE EMC Class B，RoHS
配件列表	開發板		開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出
	數據線	USB	USB數據線，用來連接開發板和信息接收主機
	數據線	RS-232	RS-232數據線，用來連接開發板和信息接收主機
	電源適配器		5V電源適配器，配合RS-232數據線給開發板供電
